РСТ-80Д

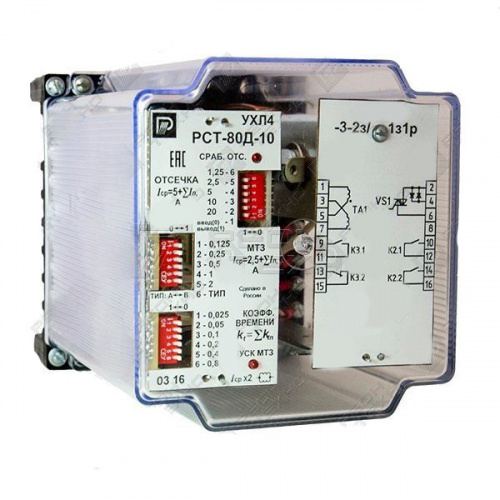

Реле максимального тока РСТ-80Д однофазное с зависимой выдержкой времени, токовой отсечкой и дешунтированием
Назначение
Реле применяются в цепях переменного тока релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи и срабатывающего с выдержкой времени зависящей от кратности входного тока относительно тока срабатывания, и предназначены для использования в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Условия эксплуатации
Реле изготавливаются в климатическом исполнении УХЛ категории размещения «4» по ГОСТ 15150-69 для России и поставок на экспорт в страны с умеренным климатом.
- Высота над уровнем моря не более 2000 м.
- Верхнее рабочее и предельное значение температуры окружающего воздуха плюс 55°С; нижнее рабочее и предельное значение температуры окружающего воздуха минус 40°С (без выпадения росы и инея).
- Верхнее значение относительной влажности не более 80% при 25°С для вида климатического исполнения УХЛ4.
- Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
- Величины механических воздействий не должны превышать: вибрационные нагрузки с максимальным ускорением 3g в диапазоне частот от 5 до 15 Гц и 1g в диапазоне частот от 16 до 100 Гц; многократные удары с длительностью удара от 2 до 20 мс и ускорением до 3g.
Преимущества
- Реле не требуют питания от цепей оперативного тока.
- Реле с зависимой выдержкой времени и токовой отсечкой.
- В одном реле два функциональных элемента – измерительный орган тока и орган выдержки времени.
- Реле выполнено на микроэлектронной элементной базе, поэтому в отличие от принципиально отсутствует вибрация контактов (как у реле переменного тока), и оно не является источником помех в цепях оперативного питания (как реле времени с часовым механизмом).
- Световая индикация срабатывания отсечки и пуска МТЗ.
- Обладает усиленными переключающими контактами, предназначенными для шунтирования - дешунтирования цепи отключающей катушки выключателя.
Исполнения реле по току срабатывания
| Исполнение по току | Соединение обмоток | Уставки тока срабатывания, А | Уставки тока срабатывания органа отсечки, А | Номинальный ток *, А | ||
|---|---|---|---|---|---|---|
| Диапазон | Дискретность | Диапазон | Дискретность | |||
| 02 | Последовательное | 0,5 - 1,275 | 0,025 | 1 - 8,75 | 0,25 | 1 |
| 02 | Параллельное | 1 - 2,55 | 0,05 | 2 - 17,5 | 0,5 | 2 |
| 06 | Последовательное | 1,5 - 3,825 | 0,075 | 3 - 26,25 | 0,75 | 3 |
| 06 | Параллельное | 3 - 7,65 | 0,15 | 6 - 52,5 | 1,5 | 6 |
| 10 | Последовательное | 2,5 - 6,375 | 0,125 | 5 - 43,75 | 1,25 | 5 |
| 10 | Параллельное | 5 - 12,75 | 0,25 | 10 - 87,5 | 2,5 | 10 |
| 20 | Последовательное | 5 - 12,75 | 0,25 | 10 - 87,5 | 2,5 | 10 |
| 20 | Параллельное | 10 - 25,5 | 0,5 | 20 - 175 | 5 | 16 |
* - без учета цепей дешунтирования
Исполнения реле по функции выходных реле
| Дешунтирование | Выходное реле 2 | Выходное реле 3 |
|---|---|---|
| Отсечка | МТЗ | Пуск МТЗ* |
| Отсечка | МТЗ+отсечка | Пуск МТЗ* |
| МТЗ+отсечка | Отсечка | Пуск МТЗ* |
| МТЗ | Отсечка | Пуск МТЗ* |
* - с возвратом при срабатывании МТЗ
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Коэффициент возврата реле, не менее | |
| - ступени МТЗ | 0,9 |
| - отсечки | 0,8 |
| Время срабатывания токовых органов: | |
| - ступень МТЗ (на нулевой уставке по времени), не более |
0,15 с при токе 1,2Iср 0,05 с при токе 3Iср |
| - отсечка, не более |
0,05 с при токе 1,2Iср.отс 0,03 с при токе 3Iср.отс |
| Мощность, потребляемая реле при токе, равном минимальной уставке каждого диапазона (без учета цепей дешунтирования), не более, ВА | 2 |
| Длительно допустимый ток цепей дешунтирования на каждую фазу, не более: | |
| - с кожухом, А | 5 |
| - без кожуха, А | 12 |
| Выходы дешунтирования способны шунтировать и дешунтировать управляемую цепь при токах до 150 А, если управляемая цепь питается от трансформатора тока и ее импеданс, не более: | |
| - при токе 4А, Ом | 4 |
| - при токе 50А, Ом | 1,5 |
| Средняя наработка на отказ реле, не менее, циклов ВО | 12 500 |
| Средний ресурс, не менее, циклов ВО | 100 000 |
| Габариты, мм | 157х157х189 |
| Масса, кг | 2,5 |
Параметры выходных контактов
| Выходные реле | Стандартное | С усиленными контактами | |
|---|---|---|---|
|
Количество и типы выходных контактов (примечание): 0 - нет реле; з - замыкающий; п - переключающий; р - размыкающий; у - усиленные контакты |
0, 1з1р, 2з, 2р, 1п | 1зу, 1ру, 1пу | |
| Коммутируемая мощность при напряжении от 24 до 250 В: | |||
| - переменного тока при cos φ > 0,5 | 300 ВА | 600 ВА | |
| - постоянного тока для τ < 0,005 c | 20 Вт | 40 Вт | |
| Ток отключения, не более | 5А | 10А | |
| Длительно допустимый ток | 8А | 16А | |
| Минимальный ток контактов: | |||
| - при напряжении не ниже 60В | 0,005А | 0,005А | |
| - при напряжении не ниже 24В | 0,0125А | 0,0125А | |
При заказе необходимо указать
- Наименование реле.
- Тип реле.
- Обозначение максимальной уставки МТЗ по току.
- Номер варианта исполнения.
- Обозначение количества и типа выходных контактов.
- Вид присоединения внешних проводников.
- Вид климатического исполнения.
