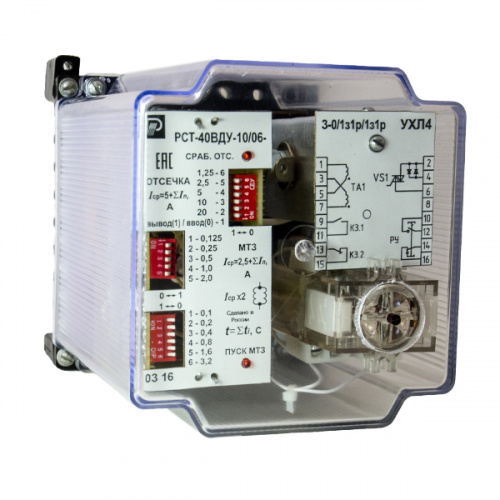

Исполнения исходя из выполняемых функций

Климатические параметры

Выпускается только в двух исполнениях по климату – УХЛ или О, при этом категория размещения согласно ГОСТу 15150-69 имеет значение 4. Эксплуатация разрешена в диапазоне температур -40...+55°С. При температуре 25°С влажность относительной величины не должна быть выше 80%, если реле имеет исполнение УХЛ4. В данном случае конденсация влаги должна отсутствовать. Размещать изделие разрешено не выше чем 2 км над уровнем моря.

Согласно группе эксплуатации М7 по ГОСТу 17516.1 реле способно выдержать вибрацию в пределах 5...15 Гц, если ускорение 3g или 15...100 Гц, если ускорение 1g.

Оболочка выпускается согласно защите по степени IP40, выводы согласно ГОСТу 14254-96 – IP00. Реле изготавливается согласно ТУ 3425-004-243644480-2006.

Основные параметры

* - без учета цепей дешунтирования

Основные параметры

МТЗ срабатывает за 0,05 секунды при нулевой уставке, если ток имеет значение 1,2 от среднего показателя или за 0,02 секунды при трехкратном значении от Iср.

Орган отсечки срабатывает за 0,05 секунды, если ток равен показателю 1,2 от Iср или за 0,02 секунды при токе, имеющего 3-х кратное значение от Iср.

Коэффициент возврата имеет значение 0,9 исходя от органа, выдержка времени которого зависима, или 0,8 исходя от органа отсечки.

У реле параметры имеют следующие погрешности:

Выходные контакты обладают параметрами, которые приведены в таблице:

Выходы дешунтирования способны выполнить шунтирование и дешунтирования цепи управляемого типа, если ток доходит до величины 150А, питание данной цепи идет от тока трансформатора, импеданс которой не превышает 4 Ом при токе в 4А или 1,5 Ом при токе в 50А.

Для каждой фазы цепи шунтирования с кожухом в течение длительного срока допустим ток в 5А и не больше, без кожуха не выше 12А.

Изоляция реле рассчитана в течение 1 минуты работать без пробоя и перекрытия под напряжением 2000В тока переменной величины в 50 Гц. Изоляция при этом проложена между несвязанными электрическими частями, проводящими ток, либо между ними и частями корпуса, который изготовлен из металла по стандарту IEC 255-5.

Ток утечки и изоляция обладает сопротивлением согласно ГОСТу 25071-81 ряда 3.

Оптимальные условия работы аппарата:

- рекомендуемый температурный режим – в диапазоне от -40 до +55°С;

- размещение аппарата выше, чем на 2000 метров над уровнем моря, не рекомендуется;

- для исполнения УХЛ4 при температурном режиме в 25°С показатель влажности не должен превышать 80%;

- допустимо вибрационное воздействие на реле пределах от 5 до 15 Гц при ускорении 3g, либо от 15 до 100 Гц при 1g;

- не допустима установка изделия в рабочем пространстве с высокими показателями конденсации влаги, а также с вредоносной окружающей средой.

Для работы устройства не требуется поступление оперативного тока. При этом его оболочка имеет степень защиты IP40, а выводы, согласно требованиям ГОСТ 14254-96, – защиту IP00. Изделия полностью готовы к эксплуатации. Они в полной мере соответствуют условиям ТУ 3425-004-243644480-2006 и при должном уходе способны прослужить до нескольких десятков лет.
